在嵌入式系統中使用MATLAB實現深度學習辨識
如何使用MATLAB來快速的建構深度學習,並且實現在硬體上進行影像辨識呢?本文會介紹如何透過MATLAB將深度學習的模型架構建置在Jetson TX1上,透過GPU Coder(MATLAB-GPU轉碼器)將MATLAB程式碼轉成CUDA 程式碼,將硬體加速且在硬體上實現深度學習,外接上網路攝影機後,進行即時影像辨識的各種應用。
前言
在人工智慧與深度學習領域中需要大量的計算效能,因此若非投入大量資源,傳統CPU在運算效能上較無法負荷,因此主流多是採用GPU進行加速,嵌入式系統能將應用生活化,有GPU的嵌入式系統則擁有更大的潛力,可利用在車用電子、無人機、機器人…等不同領域,因此本文將使用NVIDIA Jetson TX1為範例,使用MATLAB完成深度學習的實現。
就算您不是資料科學專家,只要使用正確的工具,便能透過幾行程式碼就能使用深奧複雜的深度學習,您可從零開始設計深度學習的網路架構,或套用多種知名的現有模型,像是AlexNet,,輕鬆地辨識一千種物品,也可以使用遷移學習(Transfer learning) 方法將預訓練完成模型,如GoogLeNet、VGG,導入自己深度模型架構中訓練一個新的深度學習模型,來加速實現影像辨識的應用,接著透過GPU Coder(MATLAB-GPU轉碼器)進一步的將原先的MATLAB 程式碼轉成CUDA 程式碼,使得MATLAB演算法能夠實現在硬體上,並且透過硬體加速,將應用呈現於各種即時系統之中。
GPU Coder (MATLAB-GPU轉碼器)
GPU Coder可以將MATLAB Code轉成CUDA Code並應用於深度學習,嵌入式視覺與自主系統等,透過NVDIA CUDA的函式庫來最佳化化程式碼,包含cuDNN, cuSolver, cuBLAS等,可以做為原始碼,轉出lib,dll與exe直接運用在各類項目上,也能實現在NVDIA Tesla與NVDIA Tegra中。
在2018a新版本中,擴充支援NVDIA的TensorRT函式庫,且不只侷限於NVIDIA的GPU卡,更支援了Intel的MKL-DNN函式庫,與ARM Compute函式庫,使得在MATLAB上的深度學習架構能夠應用在更廣泛的硬體端上。
在MATLAB中使用轉換後的CUDA Code來進行運算上的加速,或是將傳統的CUDA Code與原本MATLAB的演算法整合,下面這張圖是整個GPU Coder的流程與支援的類型。當有一個想法,將想法透過預訓練模型(Pre Trained Model)訓練出模型後進行參數的調整,重新設計出一個符合需求的深度模型,接著就是透過GPU Coder進行轉碼,進而實現到各種函式庫與硬體上。

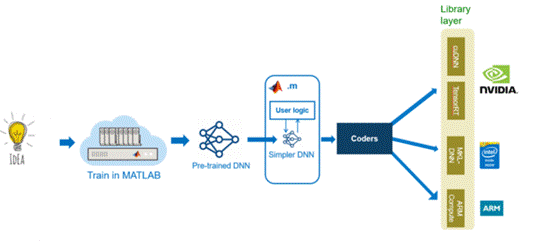

Figure.1 MATLAB開發深度學習流程及支援的函式庫與硬體架構
在R2016a推出了深度學習SeriesNetwork架構,包含知名的AlexNet,VGG等模型,在R2017b推出了DAGNetwork(有向非循環圖)中的多種深度學習的模型(GoogleNet , ResNet 50)與LSTM Network(長短期記憶模型),新增了GPU Coder可以將深度學習的模型轉成CUDA Code,並且能實現到TX1,TX2上,在R2018a中則能將DAGNetwork(有向非循環圖)的模型轉換成CUDA Code。

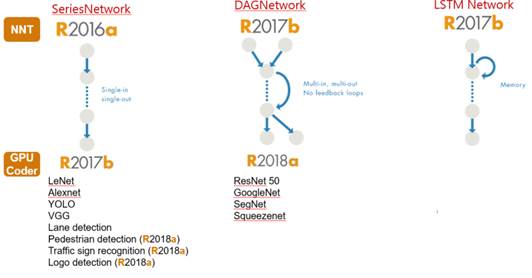

Figure.2 MATLAB目前支援之各種深度學習架構與模型
GPU Coder(MATLAB-GPU轉碼器)操作流程
透過GPU Coder我們可以將MATLAB上的演算法轉成.mex與.lib的形式(MEX檔為MATLAB可呼叫的C函數可執行檔),使用.mex可以在有MATLAB的電腦上進行驗證與執行,測試使用CUDA的狀況和使用GPU進行運算的速度等,進行單元測試,而轉換成.lib就是直接用C++進行CUDA的呼叫,以在沒有安裝MATLAB的電腦上直接使用,最後將.lib實作在嵌入式系統上,進行即時的應用。

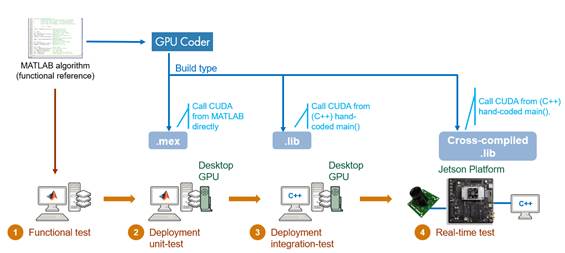

Figure.3 GPU Coder(MATLAB-GPU轉碼器)所支援的轉碼型態
有兩種方式可以來使用GPU Coder來進行轉碼,第一種是使用GPU Coder的內建APP(MATLAB應用程式),第二種為使用程式碼的方式呼叫GPU Coder,以下先介紹第一種方式。
1.使用GPU Coder APP:
1-1.在功能表單上找到APP的頁籤,點選Figure.4中紅框開啟下拉選單搜尋GPU Coder。
Figure.4 功能表單點選下拉選單開啟GPU Coder
1-2點選GPU Coder App 後,將出現以下轉碼首頁畫面(Figure 5),選擇要進行轉碼的函式

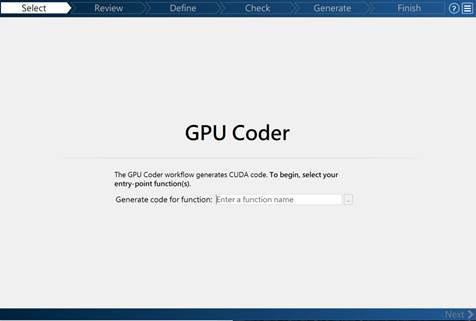

Figure.5 GPU Coder 轉碼首頁
1-3進入GPU Coder轉碼設定畫面後,依需要設定接口端的變數型態與大小。

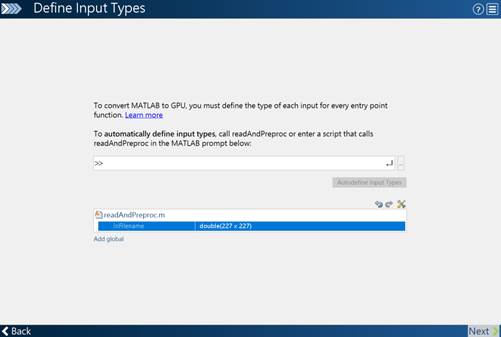

Figure.6 GPU Coder轉碼設定畫面
1-4:設定完成後會看到轉碼設定畫面,可在Build type中調整要轉碼的形式,包含Source Code、MEX、Static Library(.lib)、Dynamic Library(.dll)、Executable(.exe),並選擇要轉換的語言,與可以在Toolchain中選擇VC++的版本,如果需要更多設定,請點選More Settings,可讓您調整記憶體,速度等,確認所有條件後,點下Generate後便完成。

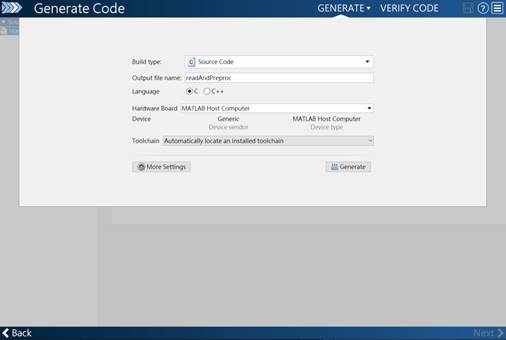

Figure.7 轉碼設定畫面
2. 使用程式碼呼叫GPU Coder:
接下來本段將以兩個範例進行說明使用程式碼呼叫 GPU Coder(MATLAB-GPU轉碼器)的流程,藉由一步一步的實作讓您輕易上手。
2-1在嵌入式系統中實現車道線偵測
要將MATLAB實現在嵌入式系統上,首先要先建立好軟硬體兩邊的使用環境,電腦端上需要安裝LINUX系統的MATLAB與TX1上相關的軟體驅動,並在Jetson TX1上也要設定好相關的環境,相關的Path也要設定完成,詳細設定資訊請參考GPU Coder相關說明文件。

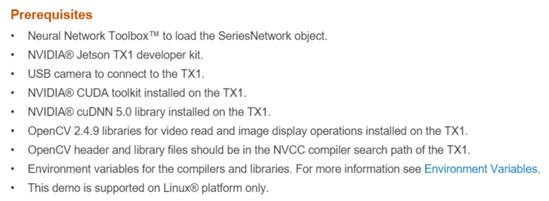

Figure.8 系統相關環境設定
在虛擬機(或是原本電腦就是LINUX系統)中執行MATLAB,進行實作深度學習的車道線偵測範例(Lane Detection Optimized With GPU Coder),範例中我們已經事先訓練好了關於車道線偵測的深度學習模型,可以輸入
disp(laneNet.Layers)指令來觀看。

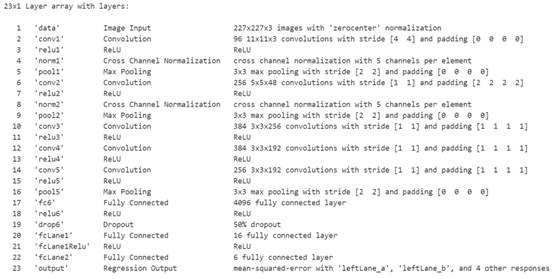

Figure.9. laneNet的各層架構
並創建一個新的.m檔,並輸入以下的程式,就會將原本範例資料夾內的MATLAB Code與上面的CNN模型轉換成C++語言形式的lib檔。
cfg = coder.gpuConfig('lib');
cfg.GenerateReport = true;
cfg.GenCodeOnly = true;
cfg.TargetLang = 'C++';
cfg.Toolchain ='NVIDIA CUDA for Jetson Tegra X1 v7.0 | gmake (64-bit Linux)';
codegen -args {ones(227,227,3,'single'),ones(1,6,'double'),ones(1,6,'double')} -config cfg detect_lane
dir(codegendir)
接著將轉好的程式檔案,使用網路線對接的方式或隨身碟進行傳輸,將檔案傳入TX1後,在TX1開啟Terminal執行以下兩段指令來Make兩個Makefile:
Make -f detect_lane_rtw.mk; Make -f Makefile.mk,透過兩段指令開始編譯與製造出執行檔。

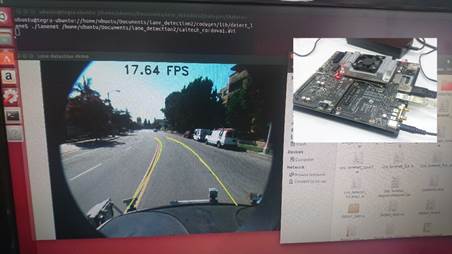

Figure10. 輸出執行的畫面
2-2在嵌入式系統中實現LOGO辨識
當原始的程式碼是透過C++與OpenCV所撰寫的,但又想嵌入深度學習的模型,這時候該怎麼做呢?
我們也可以將MATLAB內的深度學習的模型,來跟C++和OpenCV做結合,只需要將已經訓練好的深度學習模型進行轉檔,再透過已經撰寫好C++的main function,寫好些連接相機,截圖與顯示的內容,然後在Linux的環境下使用MATLAB,將用MATLAB Code寫好的LOGO辨識深度學習模型,透過以下程式碼 並使用GPU Coder進行轉碼,就能讓C++來呼叫這個模型進行使用。
getLogonet();
load('LogoNet.mat');
disp(convnet.Layers);
type('logonet_predict.m')
cnncodegen(convnet, 'targetarch', 'tx1', 'codegenonly', 1);
dir('codegen');
copyfile('create_exe.mk', fullfile('codegen', 'create_exe.mk'));
copyfile('synsetWords.txt', fullfile('codegen', 'synsetWords.txt'));
copyfile('main_webcam.cpp', fullfile('codegen', 'main_webcam.cpp'));
copyfile('maxperf.sh', fullfile('codegen', 'maxperf.sh'))
接著把轉好的檔案都轉至TX1,並在TX1開啟Terminal執行底下的兩段指令Make兩個Makefile,並開始編譯檔案與轉執行檔。
make -f cnnbuild_rtw.mk
make _f create_exe.mk

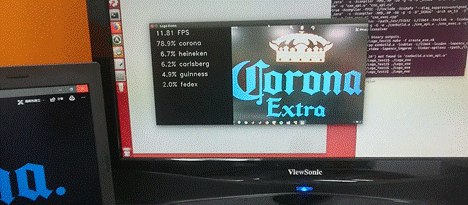

Figure.11 使用畫面上完整LOGO測試辨識結果

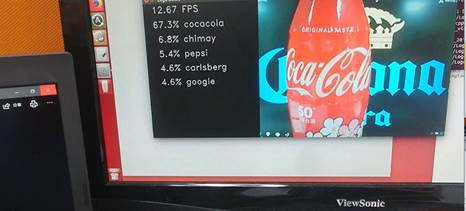

Figure.12使用實體物件LOGO測試辨識結果
結語
在MATLAB上,能夠完整的將深度學習從開發到應用於嵌入式系統之中,從建立深度學習模型、訓練與調整模型、轉換成CUDA C加速,到應用於嵌入式系統中,複雜的開發流程變得比較平易近人些,使得新踏入此領域的開發者,能夠更加容易的上手,並了解整體的架構與開發模式,開發的時程也能夠更加的迅速。
